Herramienta de alineación de cartuchos Ortofon

Se utiliza un transportador de alineación para encontrar la distancia correcta desde la punta de la aguja hasta el pivote del brazo fonocaptor.

Al alinear un cartucho para la tangencia usando el transportador de alineación, es esencial recordar que está intentando alinear el voladizo (y, por lo tanto, la aguja), no el cuerpo del cartucho. No hay garantía de que el voladizo esté perfectamente alineado dentro del cuerpo del cartucho, por lo que simplemente alinear el cuerpo del cartucho no producirá necesariamente el resultado deseado.

Además, muchos cuerpos de cartucho tienen lados no paralelos, lo que hace virtualmente imposible la alineación tangencial del cuerpo del cartucho con las líneas de tangencia en el indicador.

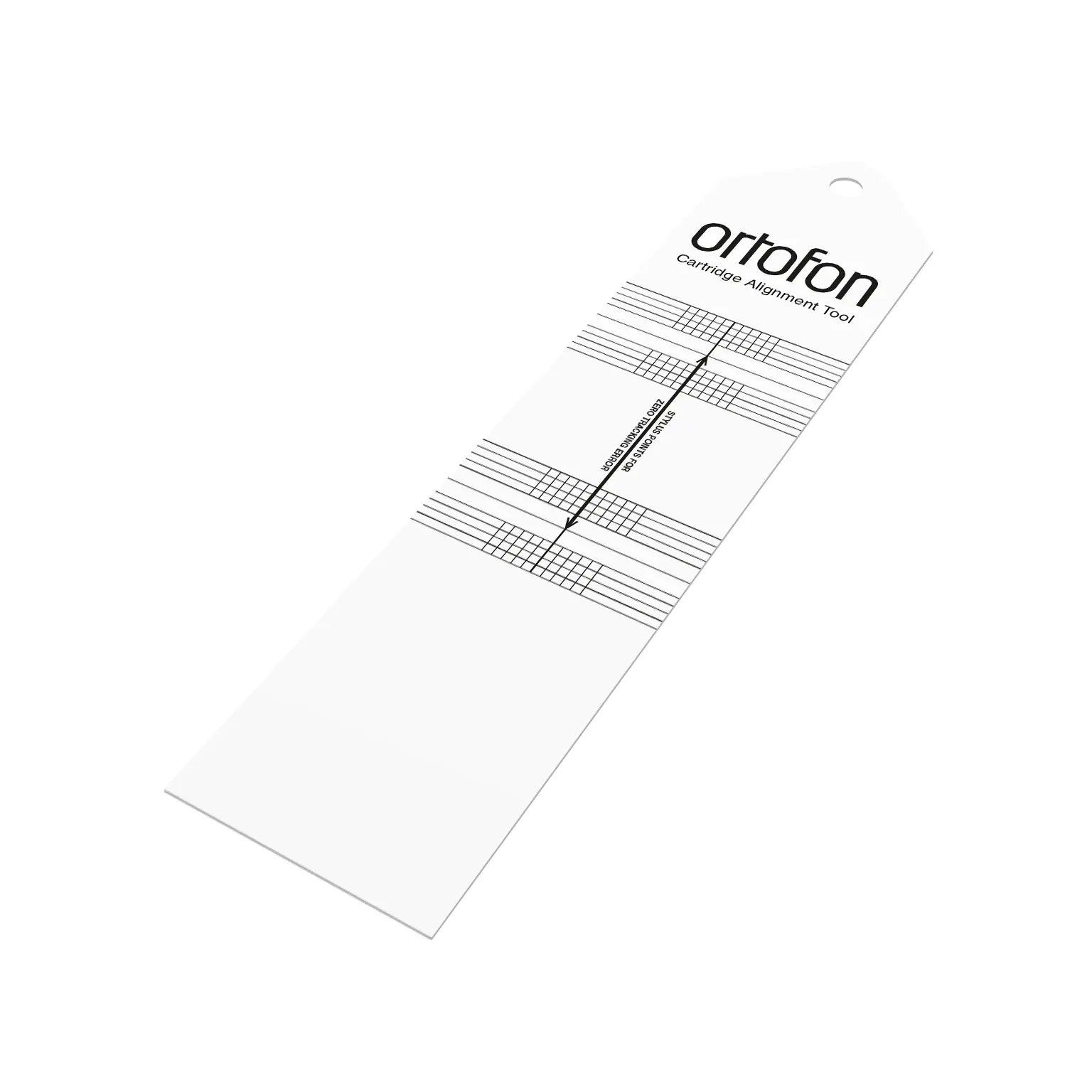

Un transportador de alineación es una plantilla de plástico en la que se imprimen los puntos nulos y las líneas de tangencia contra las que debe alinearse el cartucho. La plantilla se coloca sobre el eje del tocadiscos (posible gracias a un orificio del tamaño de un eje perforado en la plantilla) y se coloca contra el plato.

El cartucho debe ajustarse hasta que el voladizo quede paralelo al conjunto de líneas paralelas. Y esto debe lograrse para los dos puntos indicados. Cuando el eje longitudinal del cartucho es paralelo a las líneas horizontales, el error de seguimiento será mínimo.
